国产精品伦一区二区三级视频,亚洲熟伦熟女新五十路熟妇,人妻三级日本香港三级极97,美国十次狠狠色综合AV

 一．塑料與發(fā)泡劑的配混：

發(fā)泡劑的添加比例一般為0.3~0.5%（根據(jù)注塑要求的發(fā)泡程度或產(chǎn)品發(fā)泡后的表面情況而定），同時需添加0.5-1%的白油發(fā)加強發(fā)泡劑的分散。

二．注塑機的設(shè)定：

1．注塑機炮筒溫度的設(shè)定：

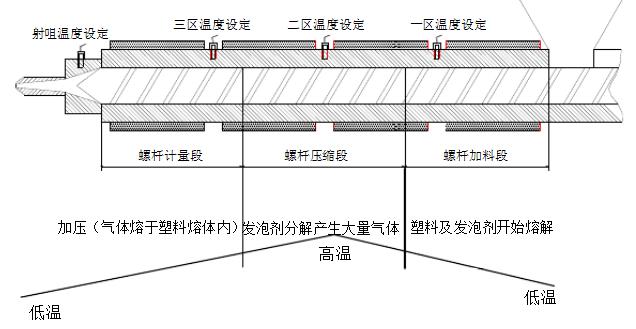

①注塑機炮筒溫度方式如拋物線狀，即炮筒溫度分布中間高兩端低。如下圖：

②螺桿加料段溫度設(shè)定低（主要令發(fā)泡劑及塑料開始熔解）。螺桿壓縮段溫度設(shè)定高，一般比加料段高15~25℃（主要使發(fā)泡劑得到更多的熱量，令發(fā)泡劑分解產(chǎn)生大量氣體而均勻分布于塑膠熔體中）。螺桿計量段溫度設(shè)定一般比壓縮段溫度低10~15℃(溫度低射膠及熔膠時使熔體及氣體的壓力提高, 迫使氣體熔于熔體內(nèi)的能力更高)。射咀的溫度設(shè)定應(yīng)盡量低至剛好能射出膠便可以(溫度低射膠時使熔體于射咀內(nèi)的流速也降低, 使壓力提高，氣體更有效地熔于熔膠內(nèi))。

2．射膠速度：

射膠速度在不導致產(chǎn)品有缺陷的情況下盡量快（使熔體在模具內(nèi)定型前讓氣泡有足夠的時間澎漲）。射膠通常分兩段射速，第一段盡量快（一般為最快速度的85%以上，射膠行程設(shè)置到產(chǎn)品總重量的80~95%），第二段可以慢點（一般為最快速度的20~30%以上，讓模具內(nèi)空氣有足夠的時間排出）。

3．保壓：

熔體在模具內(nèi)發(fā)泡和澎漲時, 它的澎漲壓力比保壓壓力小，如果用保壓會使熔體發(fā)泡澎漲不起，所以在發(fā)泡注塑時可以不用保壓或用比較小的保壓。

4．射膠終止

發(fā)泡膠被射到模腔內(nèi)時它會在瞬間膨脹，所以射膠量需降低, 讓發(fā)泡膠料有空間膨脹, 在此同時, 膠件的收縮問題可以解決而產(chǎn)品的重量也可以降低。
